Besonderheit der Zacke als Straßenbahn:
Normalerweise sind die Zahnstangen so hoch angeordnet,
daß die Zahnräder über der Gleisoberkante liegen.
Da die Zacke als Straßenbahn zum großen Teil in Straßen verläuft
sowie viele Straßen und Grundstückszufahrten kreuzt,
hat man sich entschieden die Zahnstange unter die Gleisoberkante abzusenken.
Damit können zwar normale Weichen nicht mehr befahren
werden, da das Zahnrad unter die Gleisoberkante ragt.
Dies ist bei der Zacke jedoch kein Nachteil, die Zacke hat nur
3 Zahnstangenweichen:
- Abzweig Depot 1 Weiche
- Ausweiche Haltestelle Wielandshöhe 2 Weichen

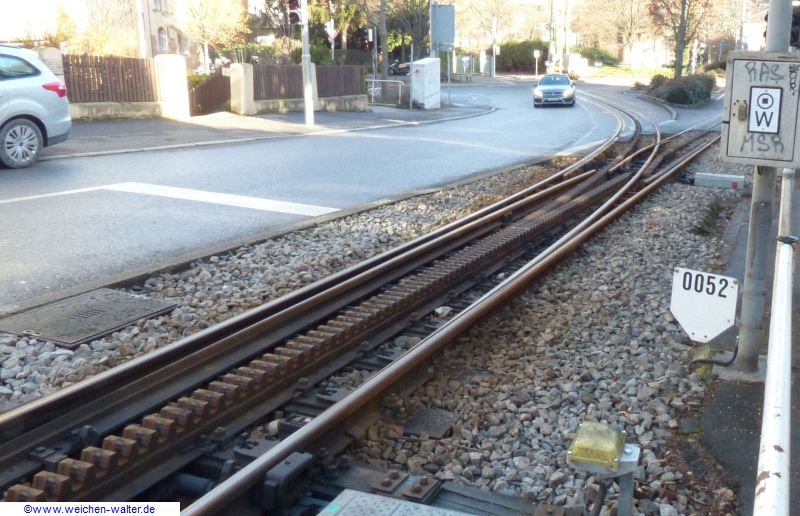

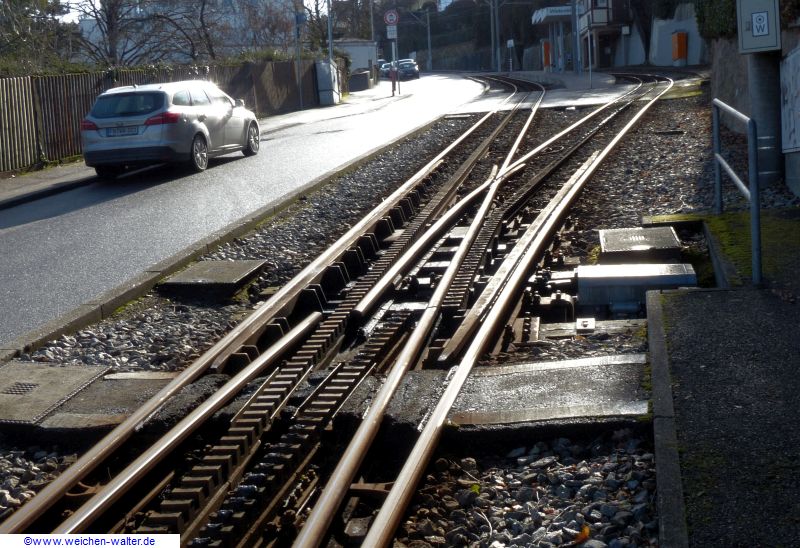

Abzweig zum Depot:
Der Bogen links führt zum Marienplatz, gerade zum Depot.

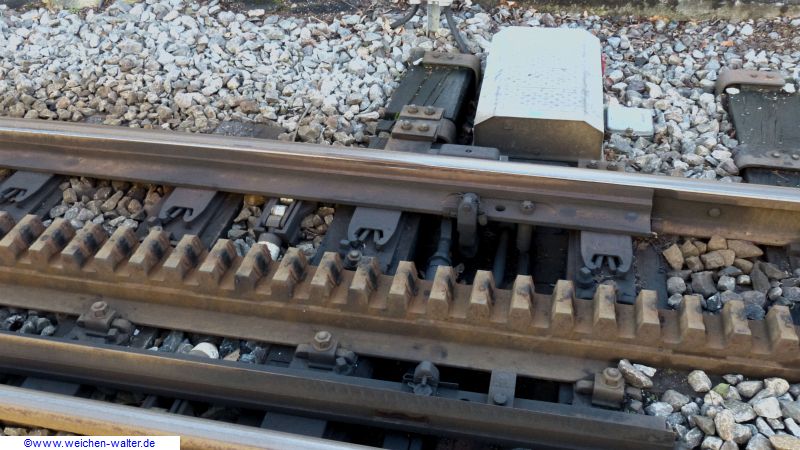

Gut zu erkennen sind die tiefen Zahnstangen:

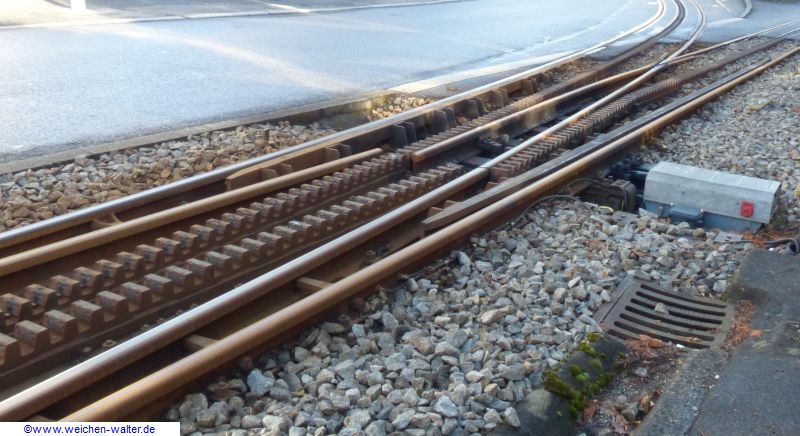

Die Weiche von der Zungenspitze aus gesehen:

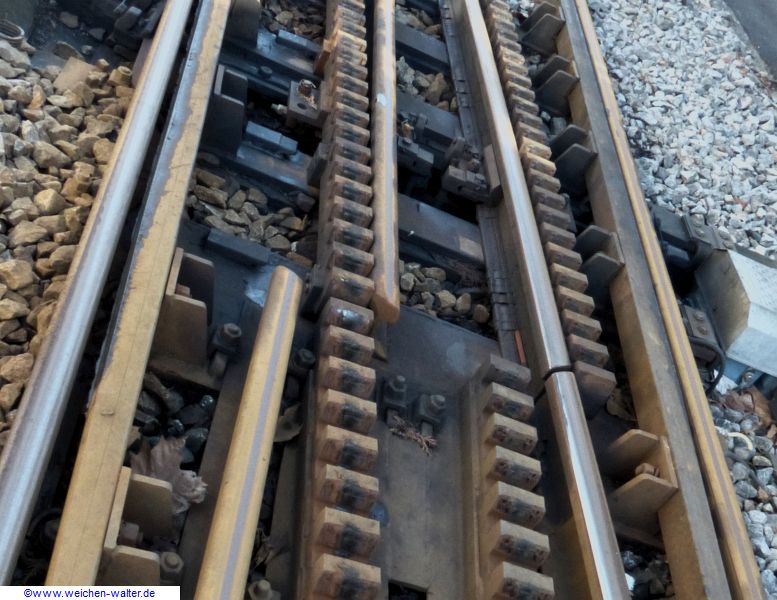

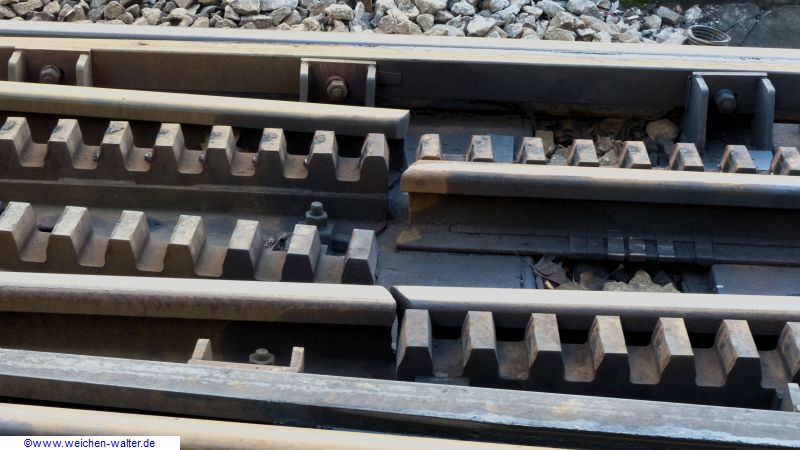

Die Gelenkteile der Profile und Zahnstangen

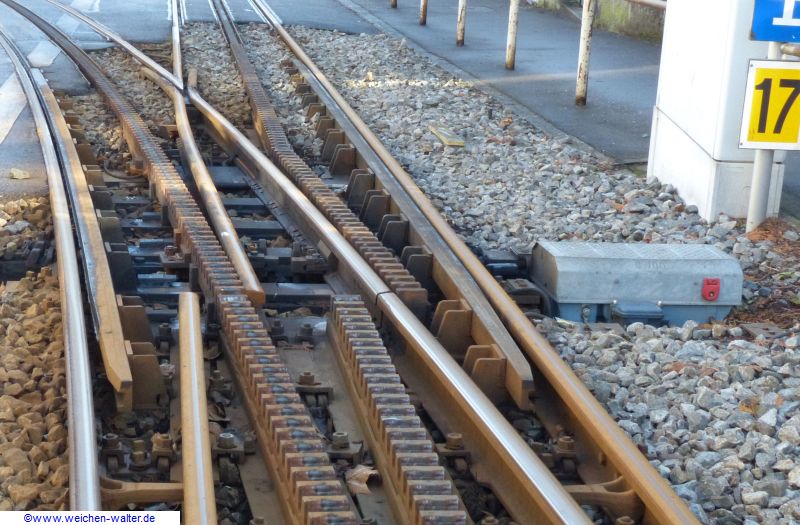

Talseitige Weiche an der Wielandshöhe
Haltestelle Wielandshöhe

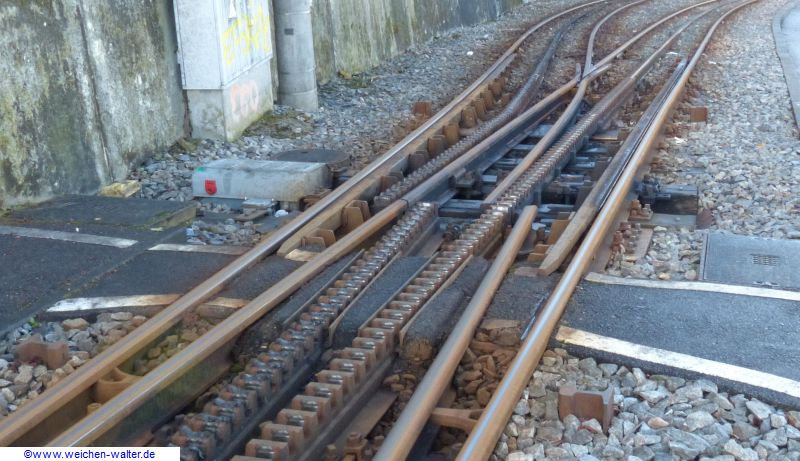

Bergseitige Weiche an der Wielandshöhe
und zum Schluß noch ein Blick über die Landeshauptstadt:
