Einige Hersteller bieten inzwischen flexible Weichen an. Wie können solche
Weichen in einem Planungsprogramm (im Beispiel wird Raily4 verwendet) als
Innen- oder Außenbogenweichen einfügen?

Für eine Innenbogenweiche verwenden wir die flexible Weinert 47662 EW rechts 190 1:6,6
Daß dabei der Radius kleiner als der Vorbildradius von 190 Metern ausfällt,
nehmen wir billigend in Kauf. Beim Vorbild werden erst Weichen ab Radius 300 Meter
zu Innenbogenweichen verbogen, damit der kleinere Radius mind. 190 Meter aufweist.

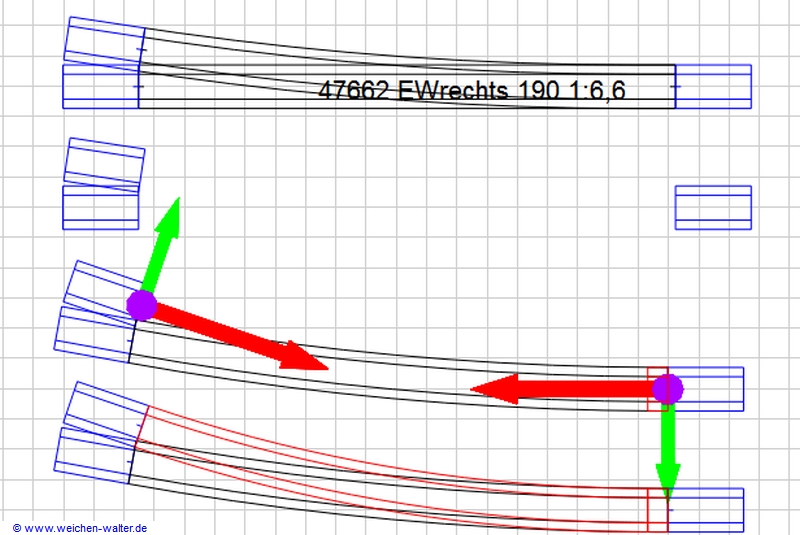

Schritt 1
- an alle drei Enden der Weiche ein kurze Hilfs-Gleisstücke anhängen.
Schritt 2
- die Weiche entfernen
Schritt 3
- Bogen des Stammgleises (die ursprüngliche Gerade) erzeugen:

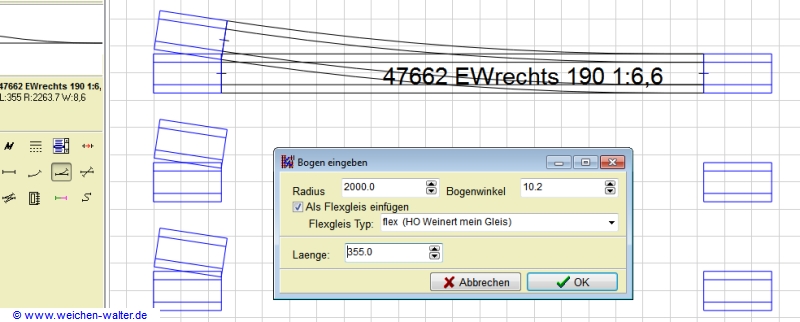

Die Eingabemaske von Raily erlaubt neben Radius und Winkel auch
die Eingabe der Länge. Der Winkel wird dann automatisch berechnet:



Schritt 4
- den Bogen des Stammgleises mit der entsprechenden Länge
an das Hilfs-Gleis des Weichenanfangs hängen.
Schritt 5
- beide Hilfs-Gleise an der Abzweigseite zusammen an das andere Ende
des Stammgleises hängen, so bleibt der korrekte Abzweig-Winkel erhalten.
Schritt 6
- mittels Flexgleisfunktion den noch fehlenden Abzweig generieren.



Aus der abgespeicherten Raily-Datei lässt sich mittels einem Editor
(meine Empfehlung notepad++, es geht auch jeder andere)
die Geometrie des Abzweigs in Klartext lesen:
Radius: 1037.72131323814mm
Bogenwinkel 18.7999999999459°
Raily setzt das zuletzt generierte Gleis immer ans Ende der Datei!
es lässt sich also auch in komplexen Plänen immer leicht das zuletzt
generierte und abgespeicherte Gleis finden:
