Ein viel diskutiertes Thema!

bis 1:87 verwenden wir Litzen mit 0,14 mm²
ab 1:45 verwenden wir Litzen mit 0,5 mm²

Fakten:
- je größer der Querschnitt desto geringer der Widerstand
- je länger das Kabel desto höher der Widerstand.
Daraus folgt:
- für kurze Distanzen können Litzen mit viel
geringerem Querschnitt verwendet werden.
(z. B. an Fahrzeugdecodern)

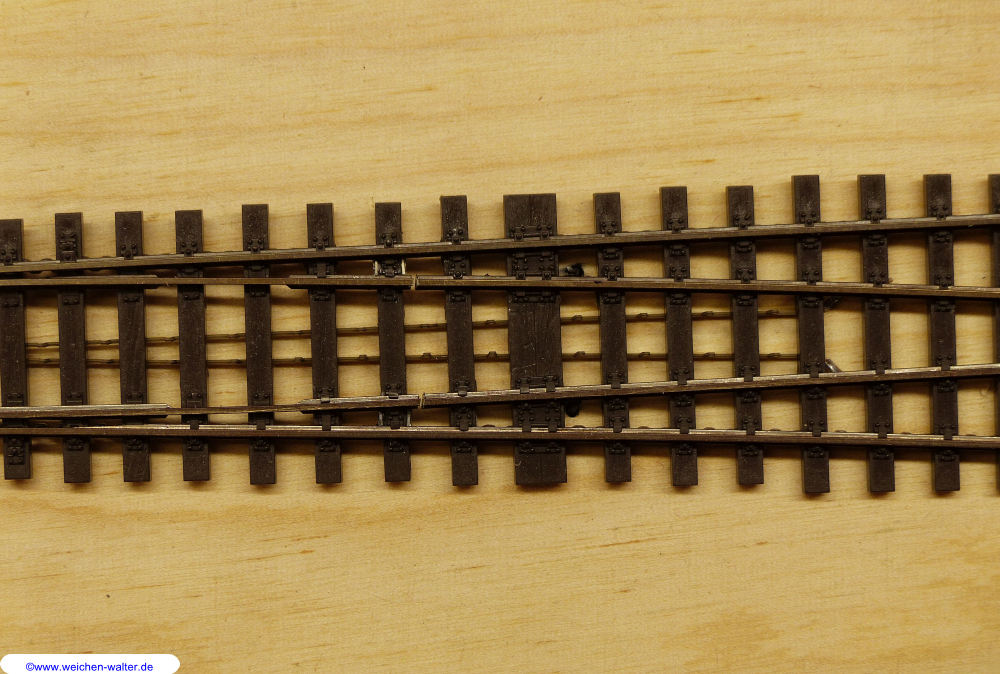

Lötanschluß am Gleis oder Polarisationsabschnitten in der Weiche:
- empfohlener Querschnitt für Versorgungsleitung zum Gleis mind. 0,5 m²
Grund: möglichst geringer Widerstand damit Kurzschlüsse schnell erkannt
und digitale Signale sauber transportiert werden.

- Bei 1:45 (Spur 0) und größer ist der Anschluß am Profil
mit 0,5 mm² kein Problem.

- Bei 1:87 und kleiner wird es mit 0,5 mm² frickelig.

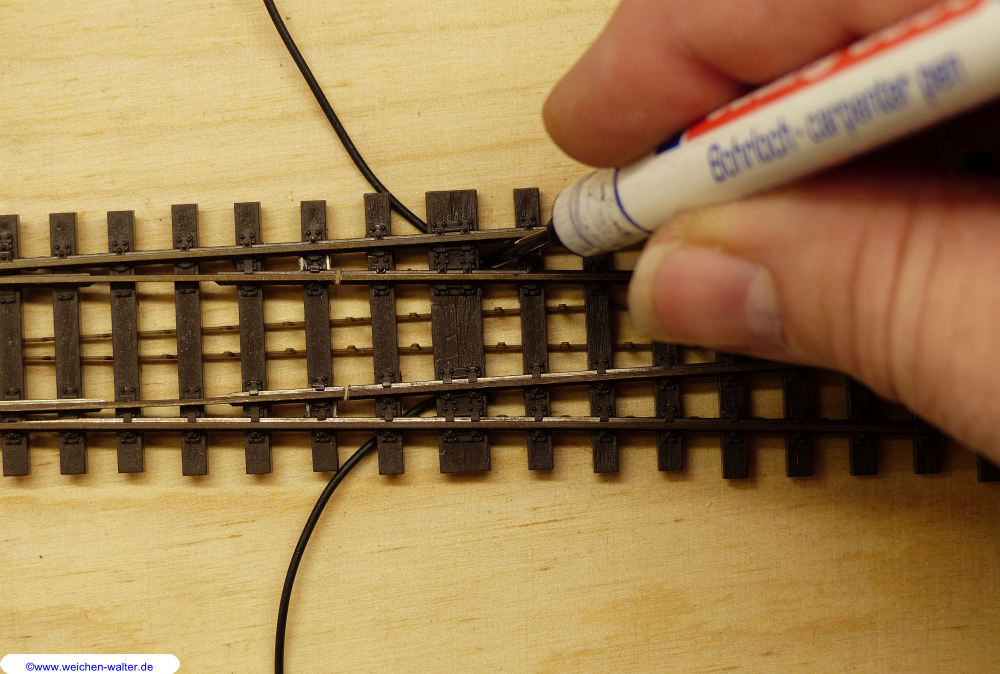

Wie oben am Beispiel von Decodern beschrieben kann
man auch hier Litzen mit 0,14mm² für die kurze Distanz

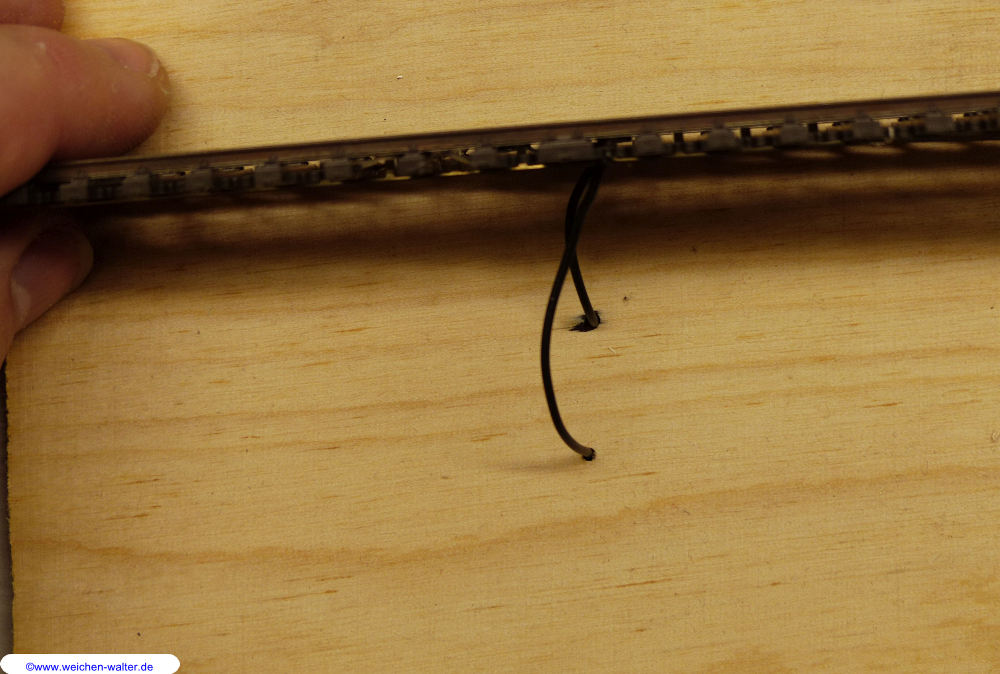

bis unter das Trassenbrett verwenden. (siehe Bilder unten)
Unter dem Trassenbrett kann dann problemlos auf 0,5 mm²

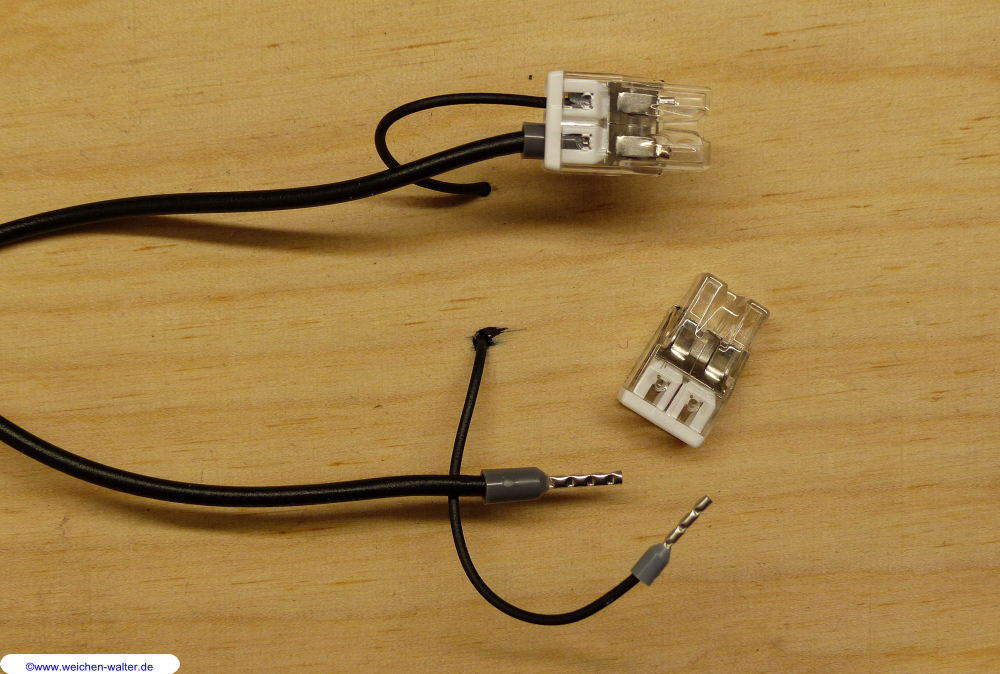

gewechselt werden. Wir empfehlen Lötverbindungen
oder Wagoklemmen mit Aderendhülsen.
