Anschlußpläne MP/DP-Antriebe
aktuell verfügbare Weichenantriebe der MP / DP Reihen in unserem Shop

MP1
MP4
MP8

mit integriertem DCC-Decoder
DP4

ältere Versionen mit doppelreihigem Stecker, werden nicht mehr produziert
MP5
MP6
MP7

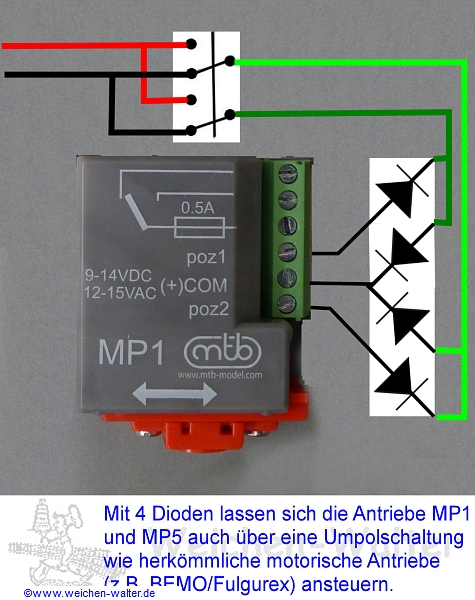

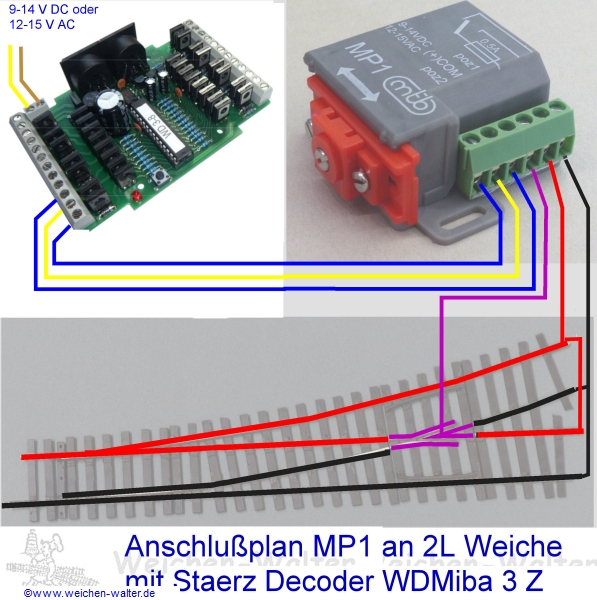

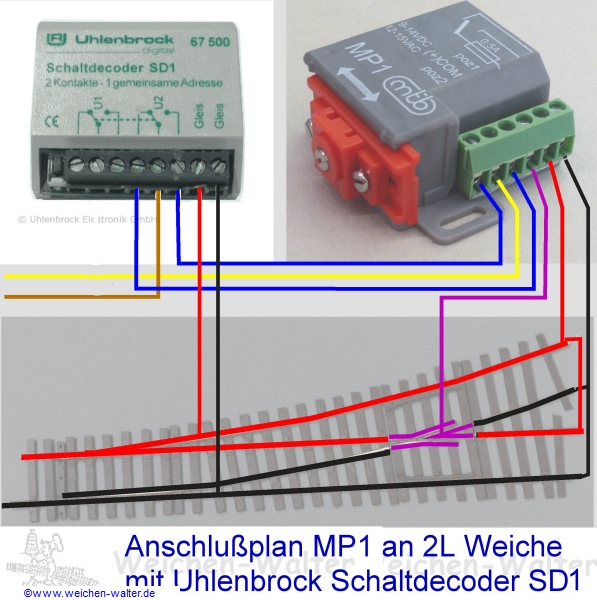

MP1 Anschlußbeispiele

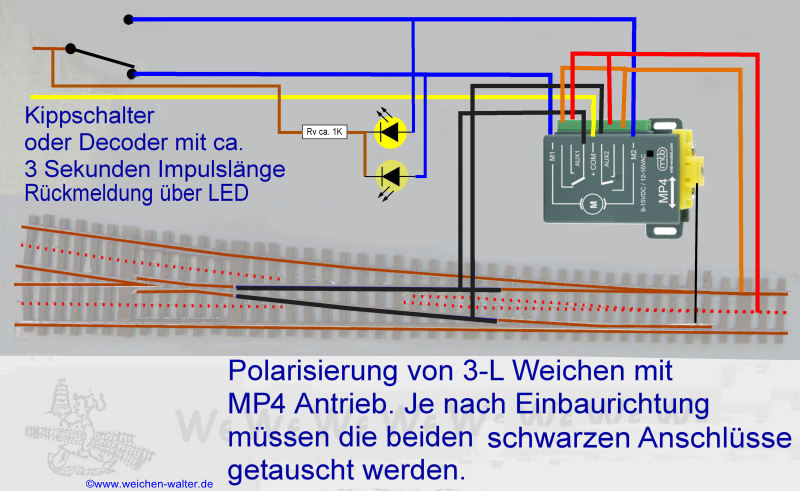

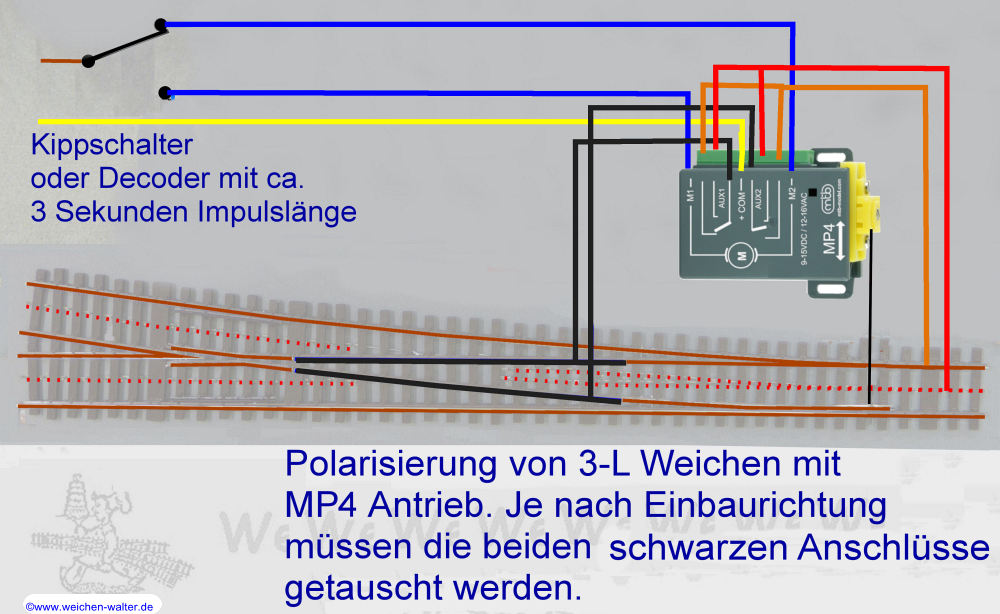

MP4 Anschlußbeispiele

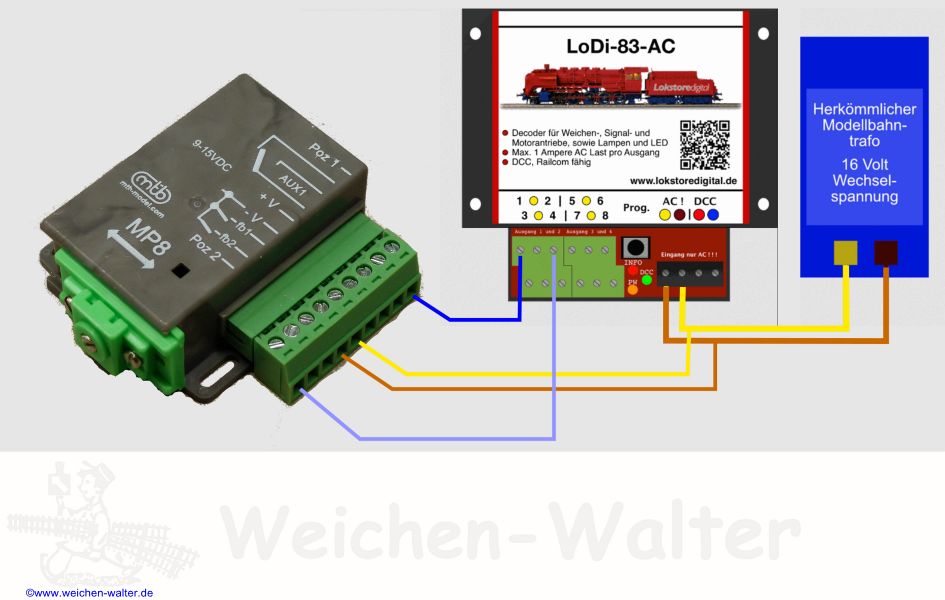

MP8 Anschlußbeispiele

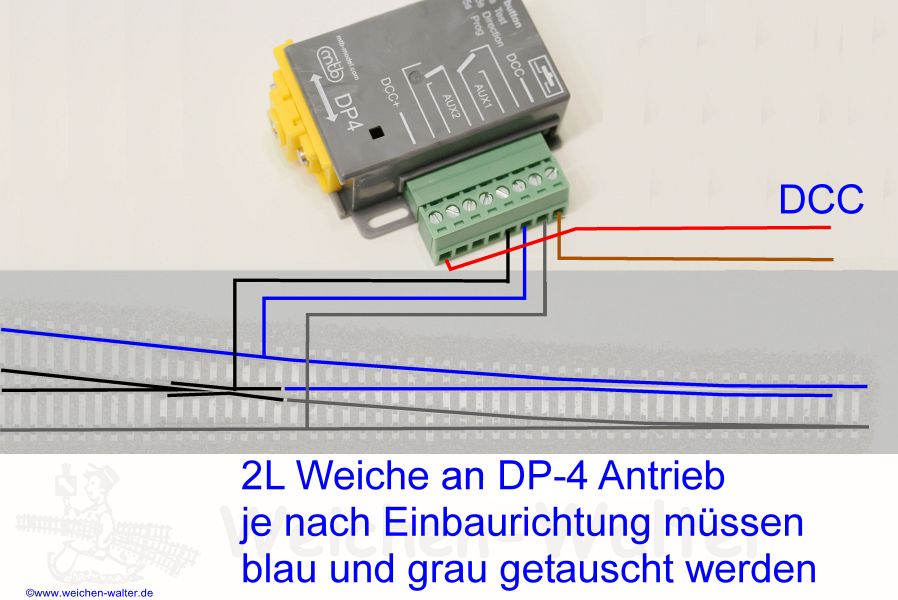

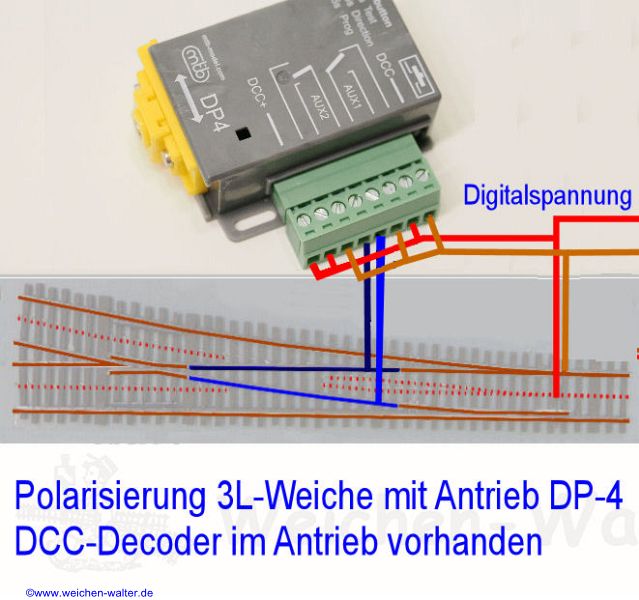

DP4 Anschlußbeispiele

Vorgänger, mit doppelreihigem Stecker, werkseitig nicht mehr lieferbar

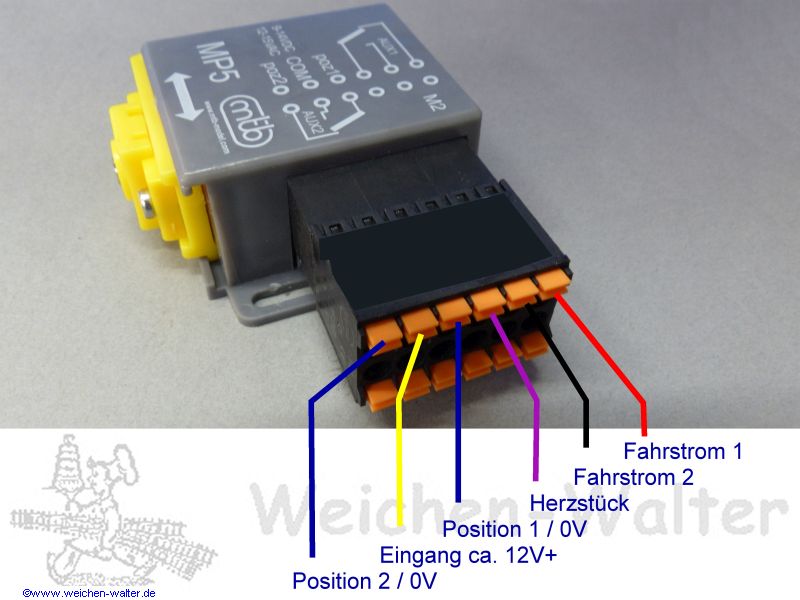

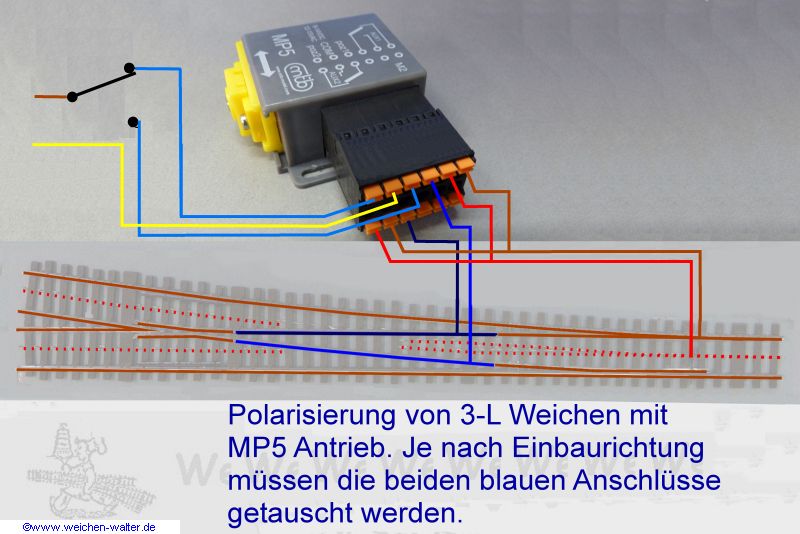

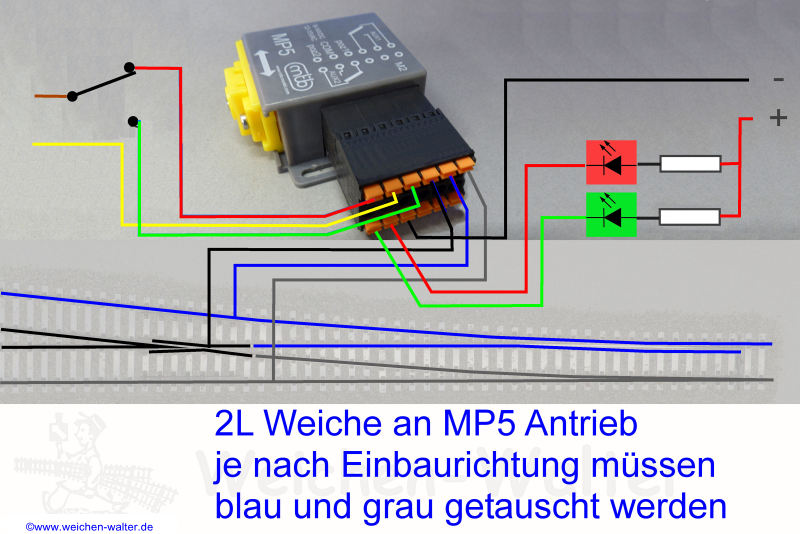

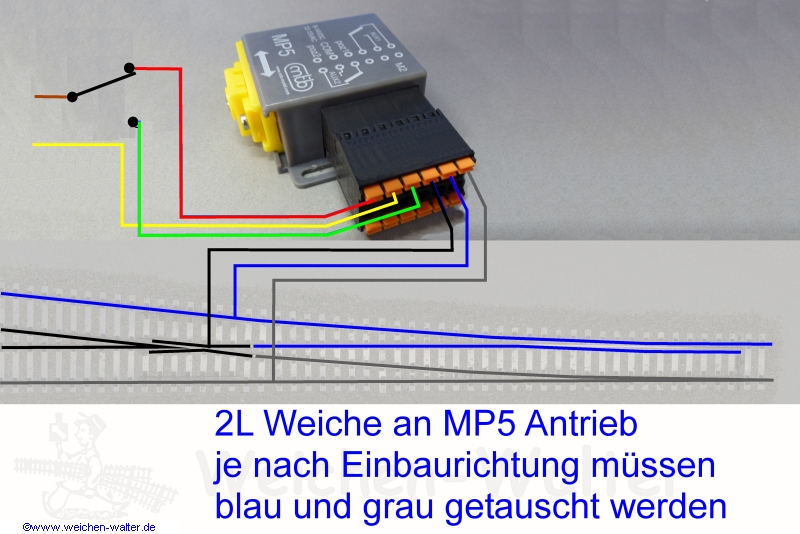

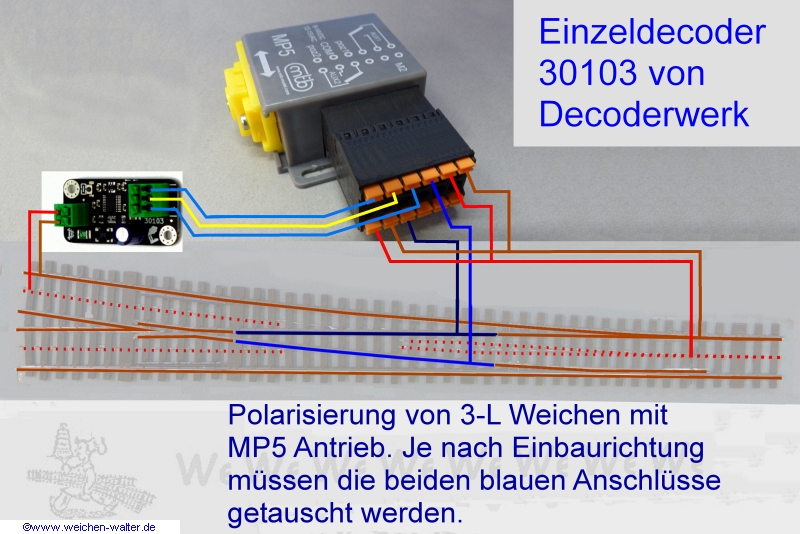

MP5 Anschlußbeispiele

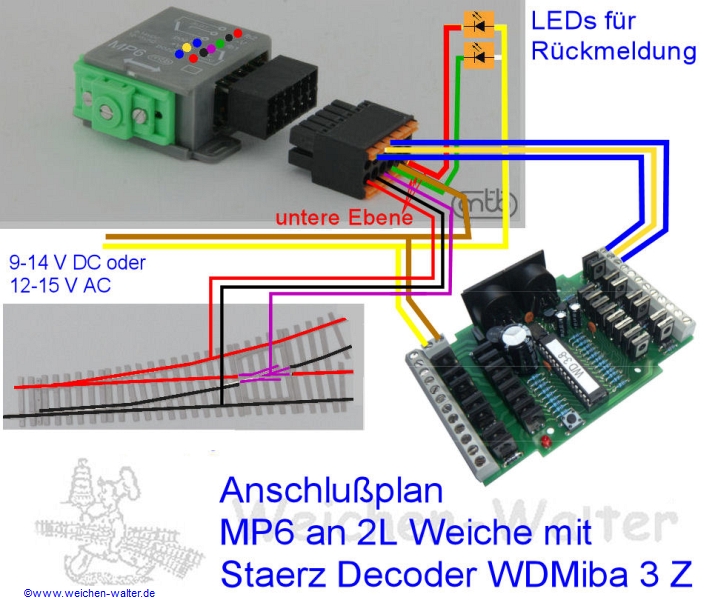

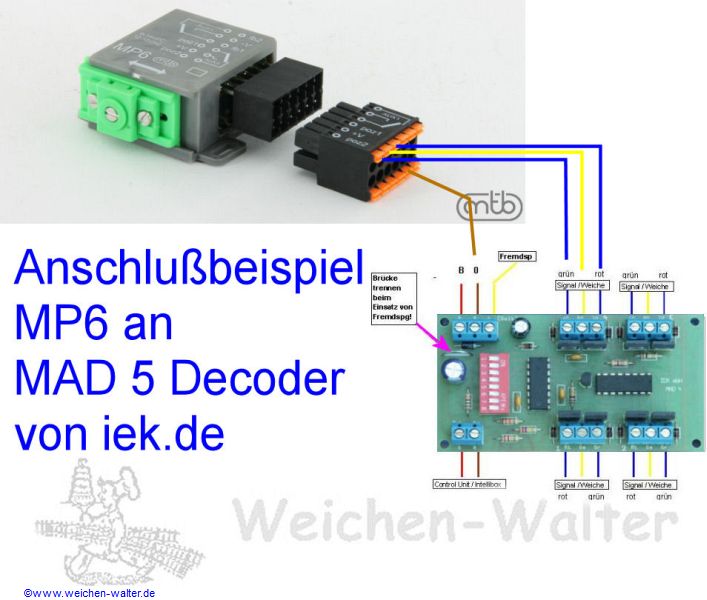

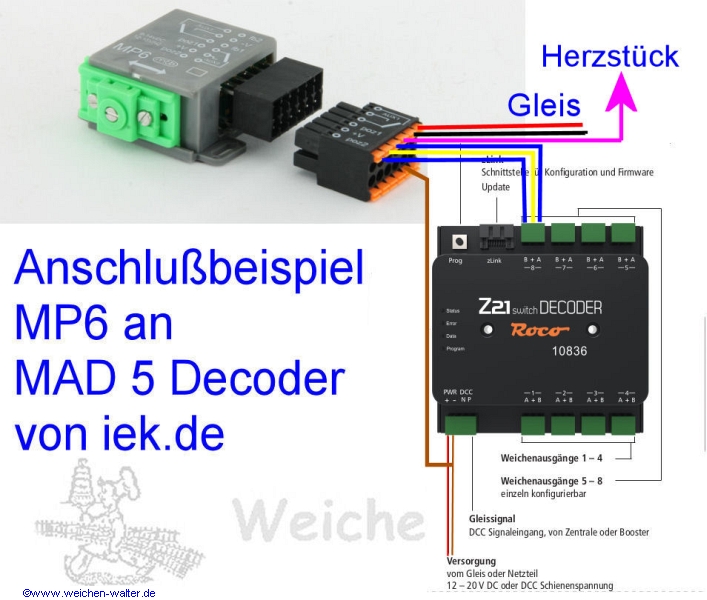

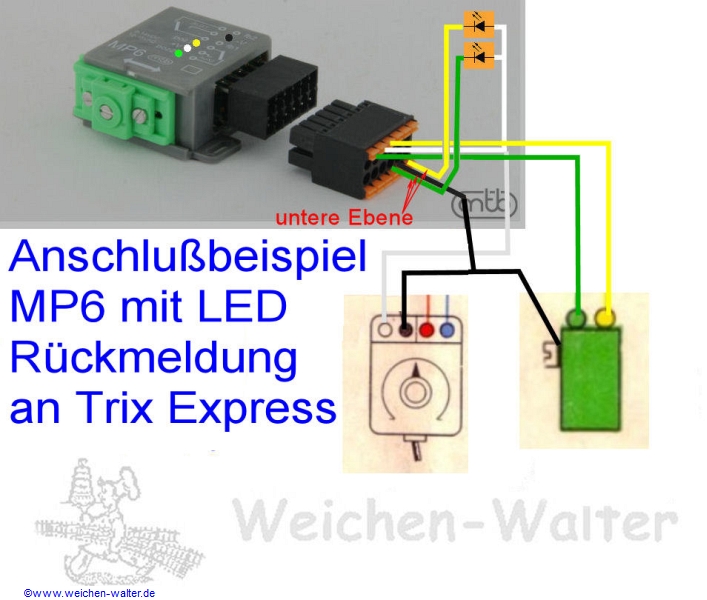

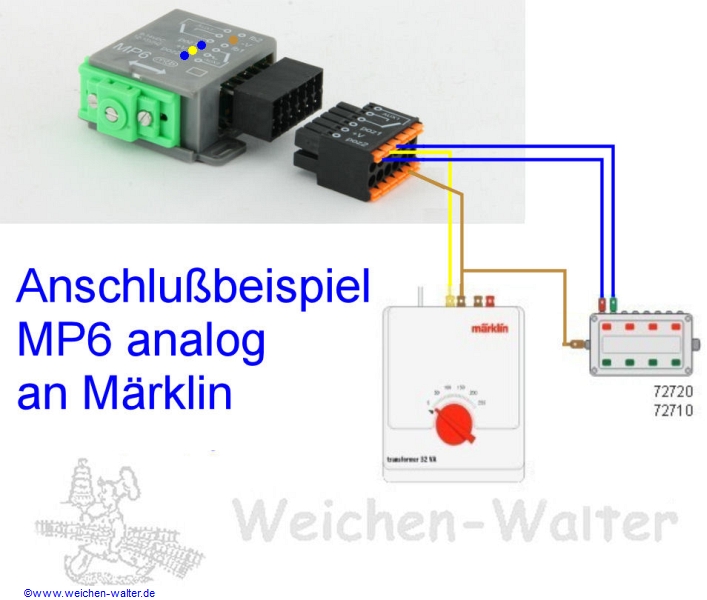

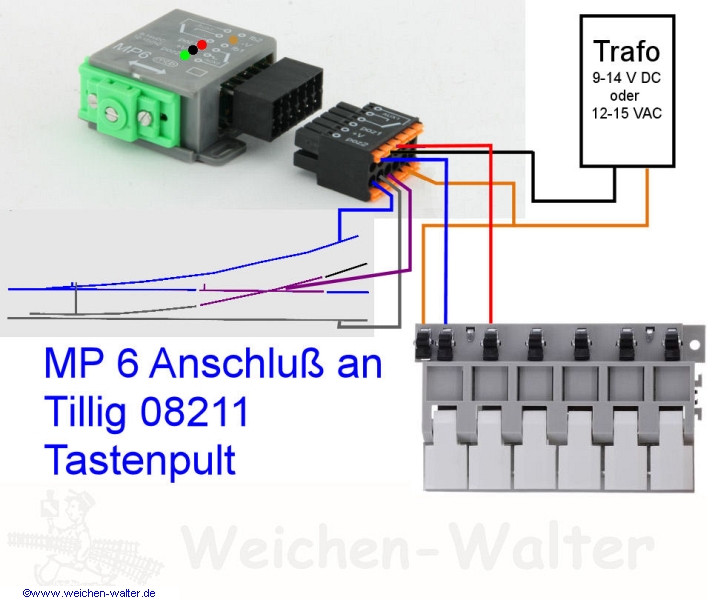

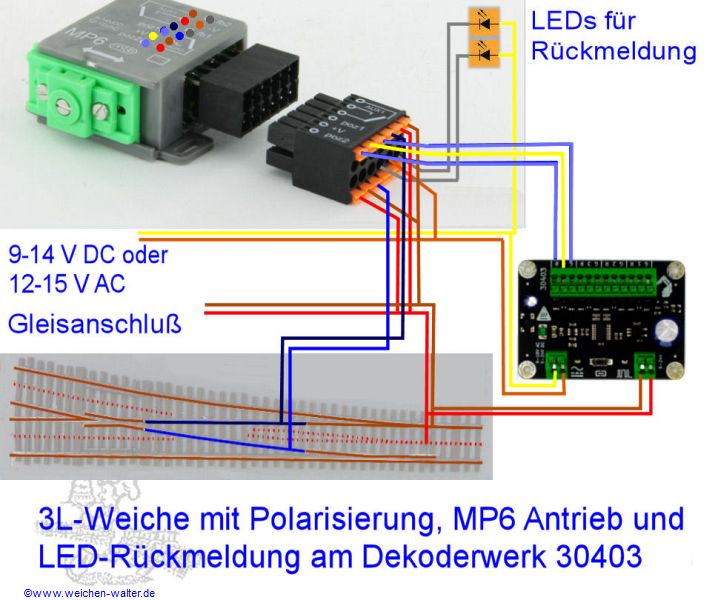

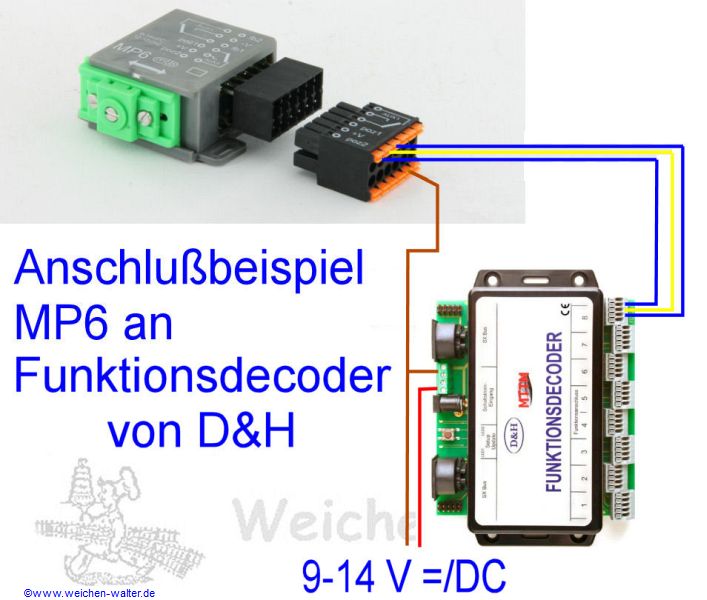

MP6 Anschlußbeispiele

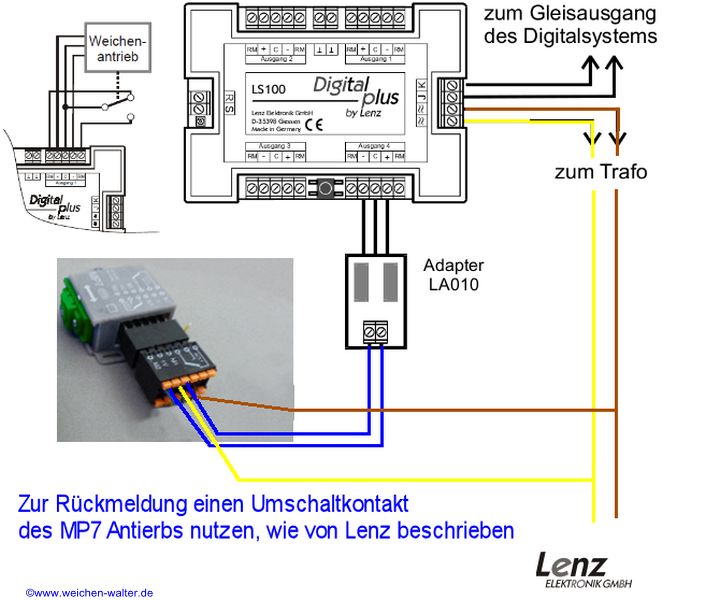

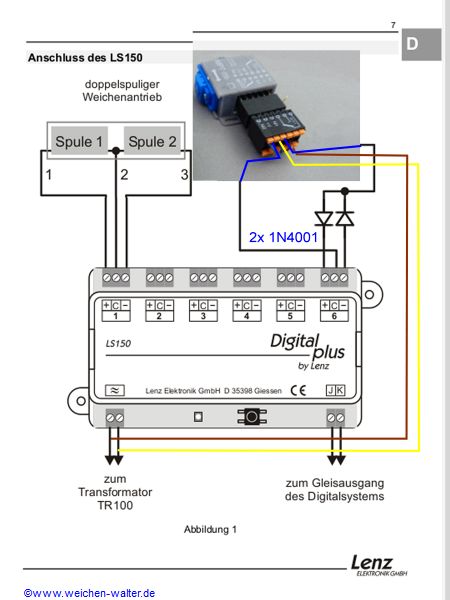

MP7 Anschlußbeispiele

weitere Informationen
