FAQ - Polarisierung

Polarisation von 2-Leiter Doppelweichen

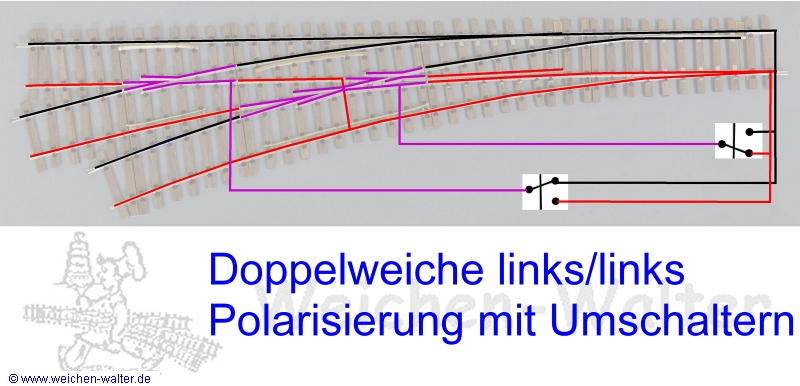

bei Doppelweichen gilt: der erste Antrieb schaltet
das erste (Doppel-)Herzstück,
der zweite Antrieb das zweite Herzstück:

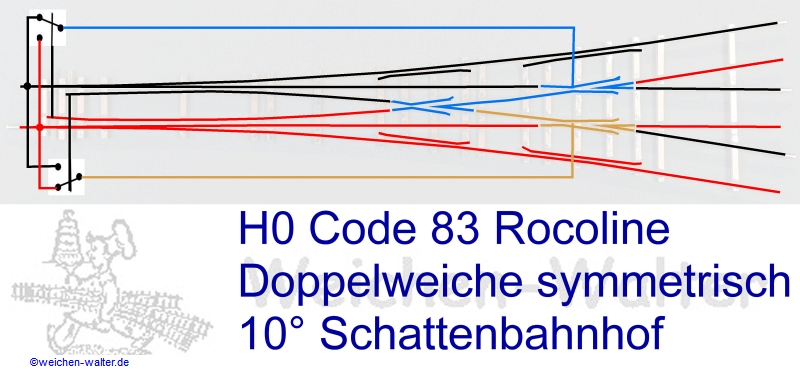

Beispiele für Doppelweichen:

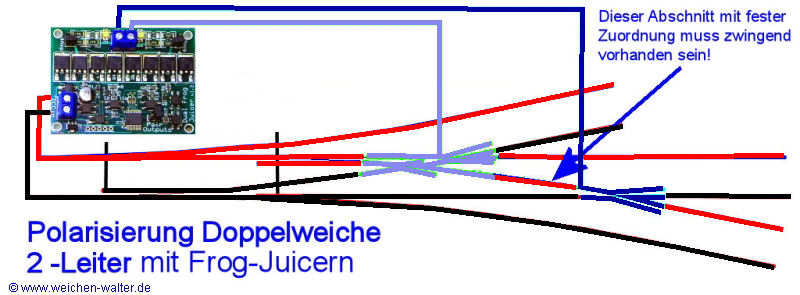

Doppelweichen mit Frog Juicern

hier muss zwischen den Herzstücken ein fest zugeordneter Abschnitt vorhanden sein.

Ist ein fest zugeordneter Abschnitt nicht vorhanden, muß
Herzstück 1 oder Herzstück 2 über einen Umschalter polarisiert werden.

Fehlt der fest zugeordnete Abschnitt kann die Polarität nicht immer zuverlässig
zugeordnet werden, die Länge der Herzstücke und der Fahrzeuge ist dabei entscheident!
Beispiele:
Eine kurze, zweiachsige Lok rollt auf Herzstück zwei zu:

Rollt der erste Radsatz auf Herzstück 1 wird die Polarität korrekt gesetzt:

Zu Problemen kommt es wenn Herzstück 1 verlassen wird.
Dann fehlt dem Frog Juicer die Referenz für die korrekte Polarisierung
und es kommt zu Fehlfunktionen:

Längere Fahrzeuge mit mehreren Achsen zur Stromabnahme haben diese Probleme nicht unbedingt.
Beispiel:
Hier rollt das erste Drehgestell über die Grenze Herzstück 1/Herzstück 2.
Da beide Drehgestelle elektrisch verbunden sind, ist die Referenz für den Frog Juicer
vorhanden, die Polarität wird korrekt gesetzt:

Fehlt die elektrische Verbindung der Drehgestelle oder
ist durch Verschmutzung kein Kontakt vorhanden (grüne Striche)
kommt es auch bei Drehgestellfahrzeugen zu Fehlfunktionen:
