Zweispurig, Regel- und Meterspur, einseitig
Diese sehr spezielle Weiche liegt auf dem Gelände des SSB-Zentrums
(Stuttgarter Straßenbahn AG) an der Hauptwerkstätte.
Die Weiche wird immer wieder bei der Ausbildung des Fahrpersonals befahren
um den ungewöhnlichen Schaltvorgang zu trainieren. Dieser Umstand hat sie wohl
vor dem Altmetallhändler bewahrt.

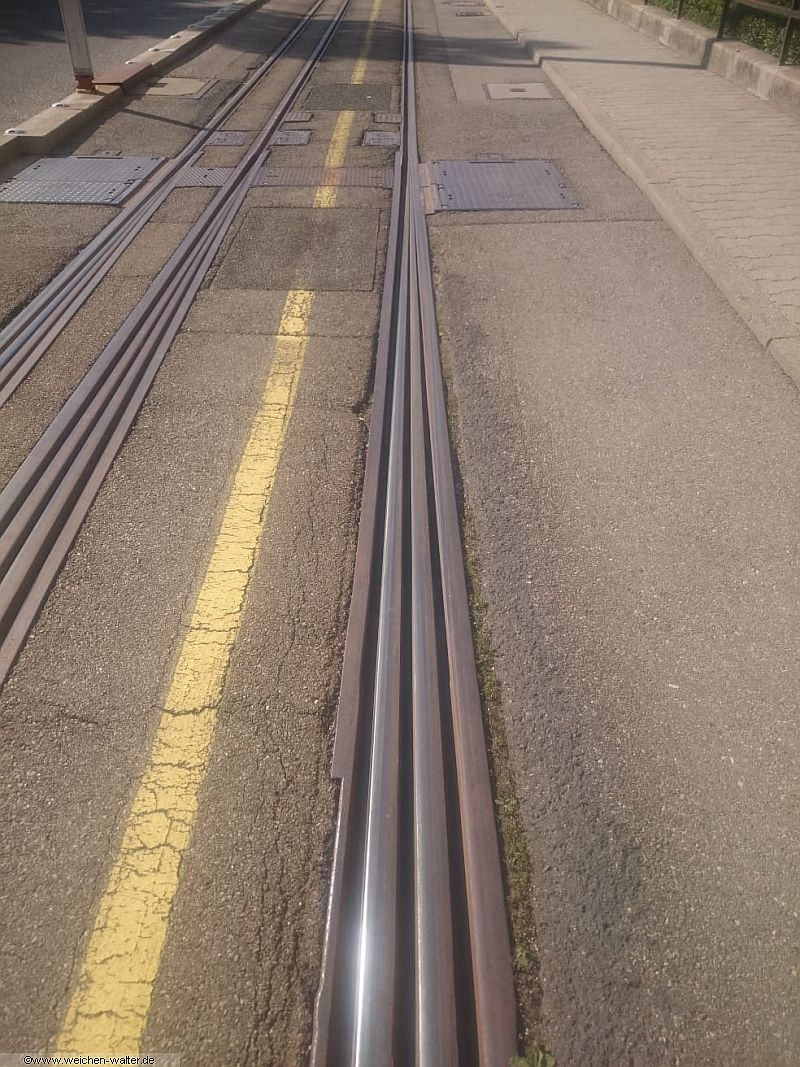

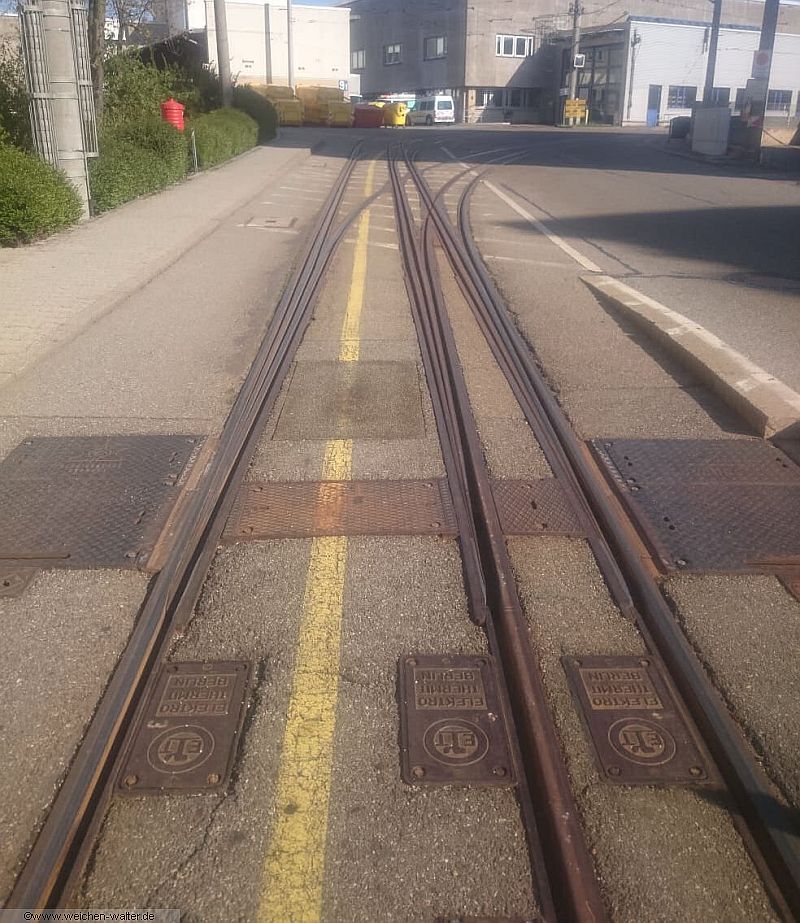

Erst aus der richtigen Perspektive erkennt man daß der Zungenteil der Weiche
symmetrisch angelegt ist. Die vermeintliche Gerade schwenkt leicht nach links,
der zweite Abzweig läuft gerade und der erste Abzweig schwenkt nach rechts.
Erst dann beginnt der Bogen des ersten Abzweigs

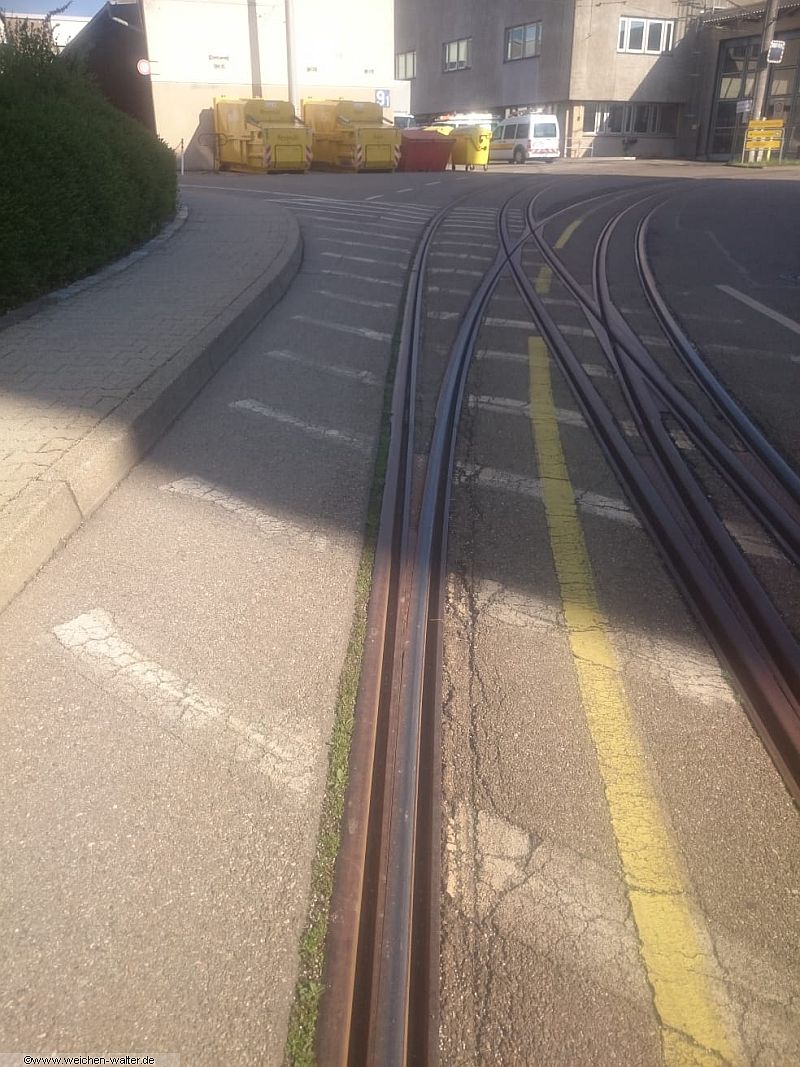

nochmal der Zungenteil, Blickrichtung um 180° gedreht. Auch hier deutlich
die Symmetrie der Zungen zu erkennen:

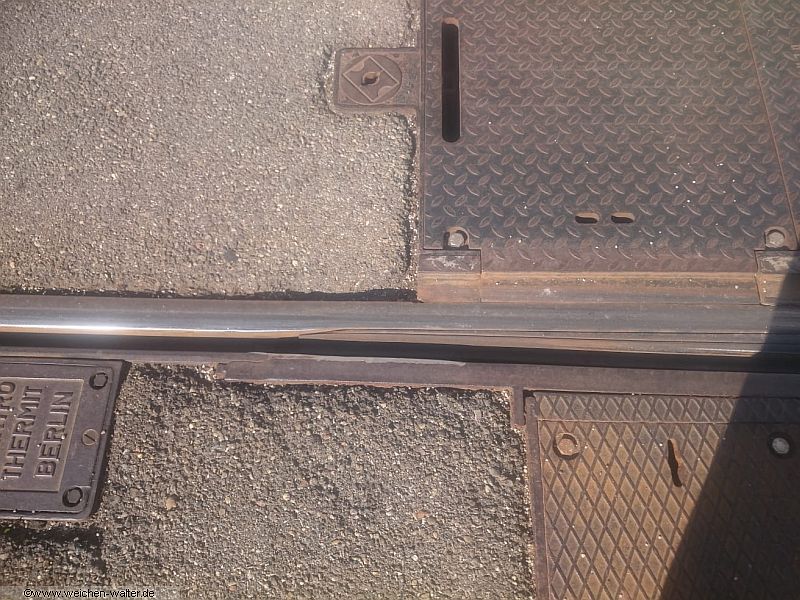

Detailaufnahme der Zungenspitzen, links Regelspur, rechts Meterspur

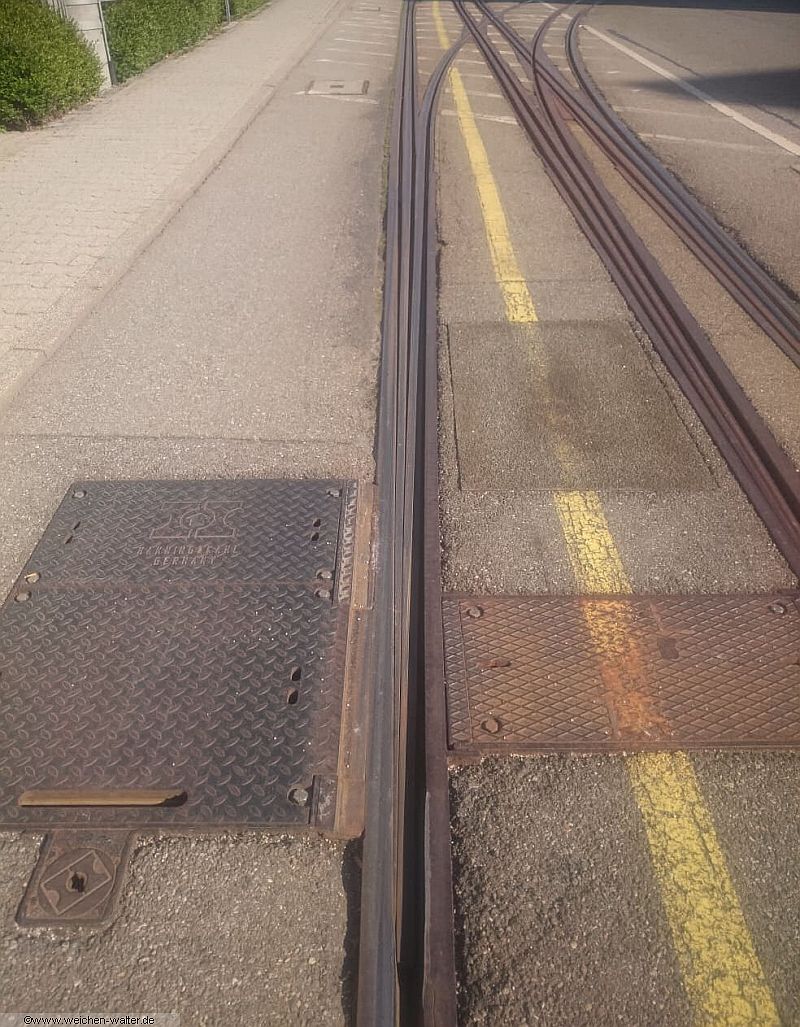

Auf diesem Bild sind die sehr fein gefrästen/geschliffenen Zungen zu erkennen.
Kein Wunder daß symmetrische Doppelweichen aufgrund der Störanfälligkeit
nicht mehr gebaut werden.
