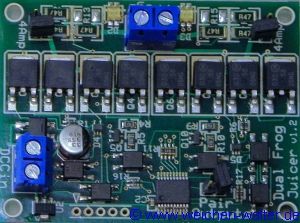

Dual Frog Juicer

Modul zum Polarisieren von Kehrschleifen, Herzstücken, Drehscheiben und Kreuzungen mittels Kurzschlußerkennung.

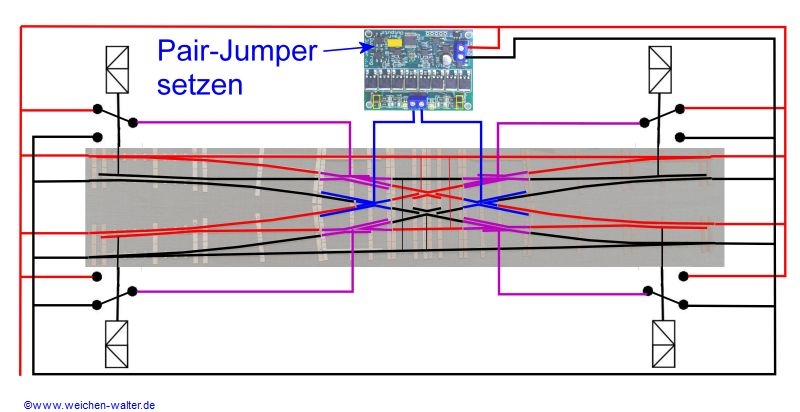

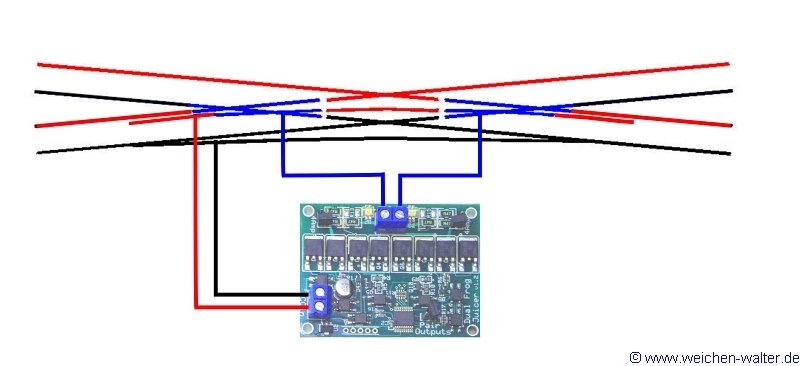

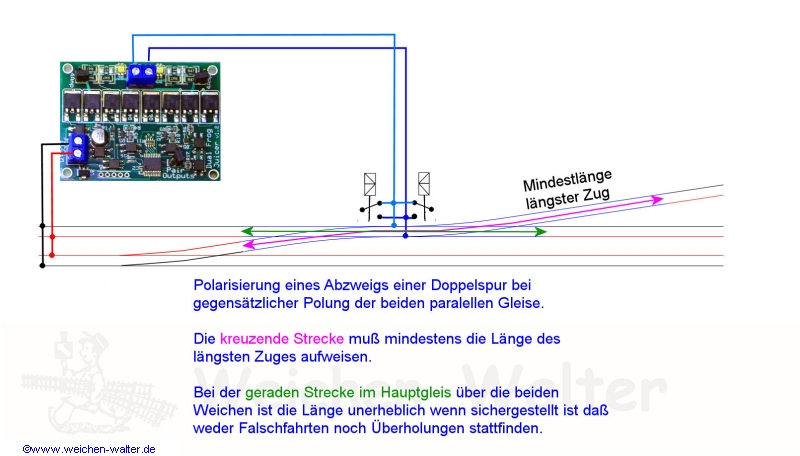

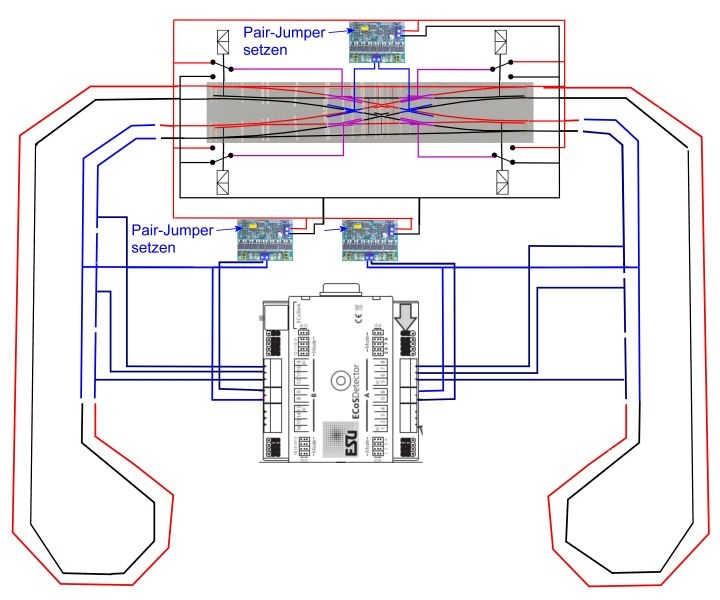

Schaltungsbeispiele siehe oben unter mehr Bilder

Kann mit allen Digitalsystemen verwendet werden!

Bis 40 Volt /  4 A

Bei Analogbetrieb kann die Schaltung zerstört werden!!!

 Download Anleitung

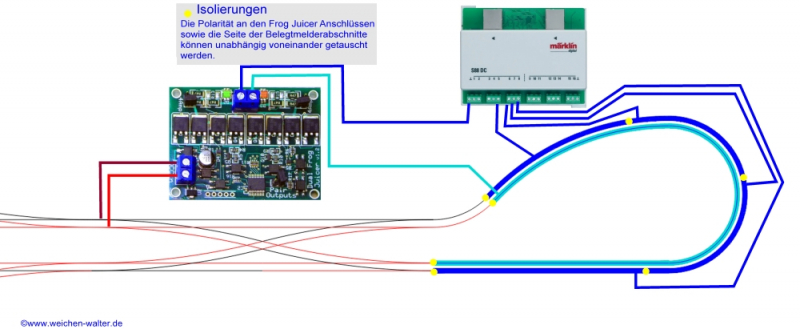

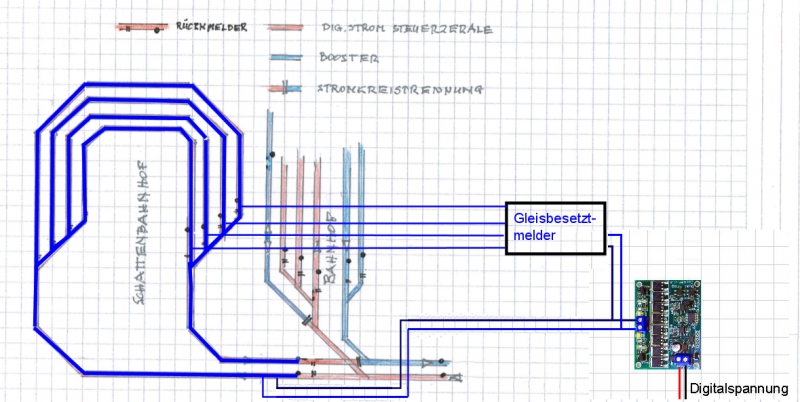

Sollen innerhalb der Kehrschleife Belegtmelder installiert werden,

muss dies nach  dem Frog Juicer erfolgen, da dessen Stromverbrauch

sonst eine Belegtmeldung auslöst.

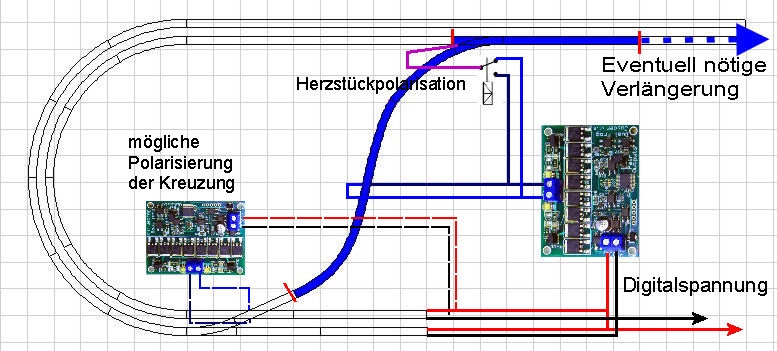

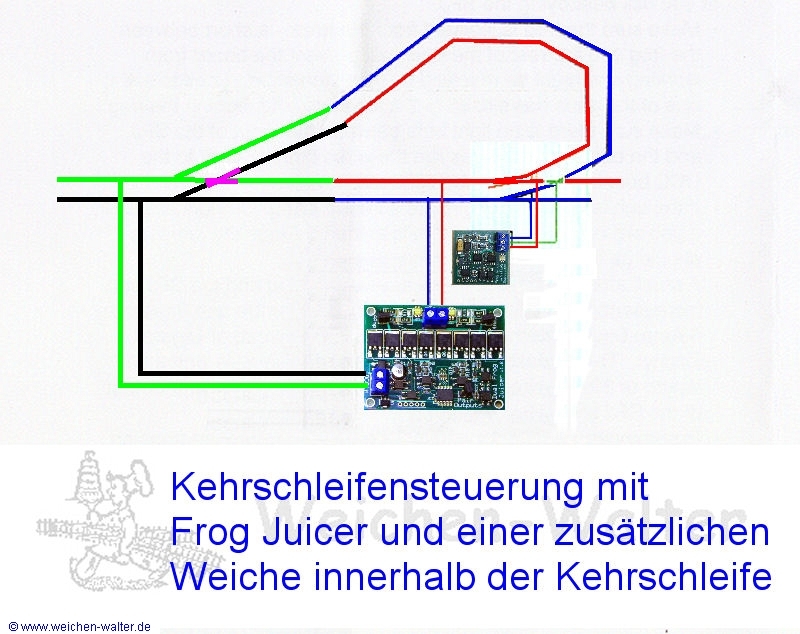

Sind Weichen innerhalb der Kehrschleife, muss die Polarisierung

des Herzstücks aus dem Kehrschleifenabschnitt erfolgen.

Schaltungsbeispiele unter "mehr Bilder"

 Abmessungen:

L x B x H

64 mm x 49 mm x 18 mm


Zitate aus  Kundenmails:


 Hallo, habe den Frog Juicer heute angeschlossen und funktioniert auf anhieb. So einfach kann Modellbahn sein. Danke


Hallo liebes Weichen-Walter Team,

heute kam der Dual Frog Jiuicer, ich hab ihn als Kehrschleife eingebaut und funktioniert super mit z21, Lenz hatte keine Chance.
